如何排除小森胶印机变频器数据存储故障

小森胶印机变频器是使用东洋VF61V变频器,其性能卓越,可以电机的无级变速。当然,如果这么一个核心的元件如果出现故障,对印刷机的影响相当巨大的。那么该如何处理东洋VF61V变频器的故障呢?下面为大家分析一下故障的表现、故障原因和如何排除故障。

故障表现

变频器通电后,LED显示1.CS2故障代码,LCD显示“MPURAMError”,且该故障无法通过操作模式下的RST复位。

故障原因

如下图所示为东洋VF61V变频器的主板,首先检查该主板,未发现有明显的元件故障,但测量RAM备份电池的电压值(额定标称电压值为3V),已降至1.2V。由此判断故障应为RAM数据丢失所致,须进行数据恢复(主板初始化及参数输入)。

20160530111123

排除故障:

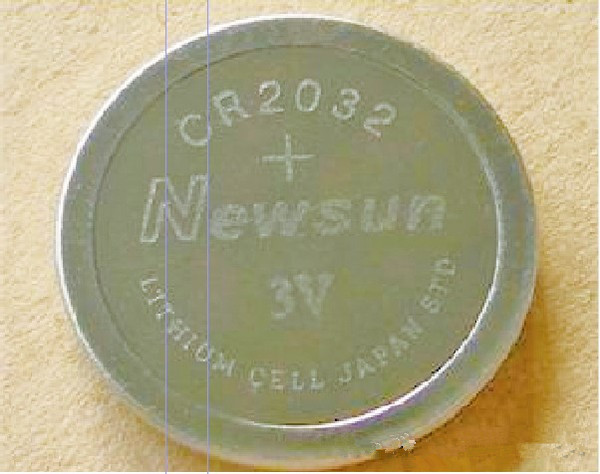

1、在进行数据恢复之前,须更换主板上的RAM备份电池,其为CR2032锂锰纽扣式电池(如下图)。主要参数为:标称电压3V、标称容量210mAh、标准电流0.2mA、最大连续电流2.0mA、最大脉冲电流20mA、最大尺寸20.0mm×3.2mm、重量3.1g。

20160530111142

2、更换完RAM备份电池后,将主板初始化,步骤如下:①合上电源开关;②将主板8位DIP开关(SW1)的1号开关SW1-1(从左至右依次为SW1-1~SW1-8)拨至“下”;③将主板8位DIP开关(SW1)的7号开关SW1-7拨至“上”,此时LED会显示“returntofactorysetting”,随后在LED闪烁显示“SURE”时,按下SW2按键,此时LED显示变频器的型号,每按一次SW2按键(须在3秒内进行),LED显示的变频器型号就会改变一次,直至显示为规定型号(例如3722),3秒后,LED显示“END”,即初始化完毕;④将SW1-7开关拨至“下”。

3、输入变频器参数,最后将SW1-1开关拨至“上”。

通过以上处理,小森胶印机的东洋VF61V变频器数据存储故障得以顺利排除。
