UV点灯电路的镇流器类型

1、电感镇流器

见图1(b)是利用电磁感应原理,电感相当于一个交流电源,当电路中灯启动电流上升时,镇流器由电磁感应产生一个与输人电压反相的电动势去阻碍灯电流的增加;而当电流下降时,镇流器又感应出与输 人电压相同的电动势去补偿电流的下降。如图2所示。

气体放电稳定电路原理

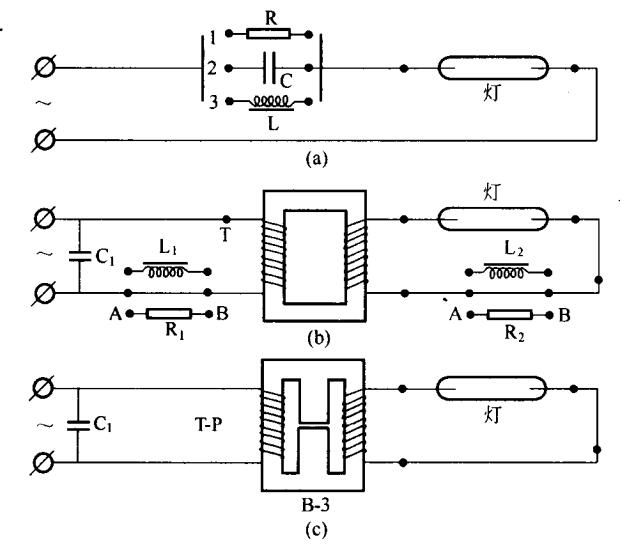

图1 气体放电稳定电路原理

电感镇流器电压、电流波形

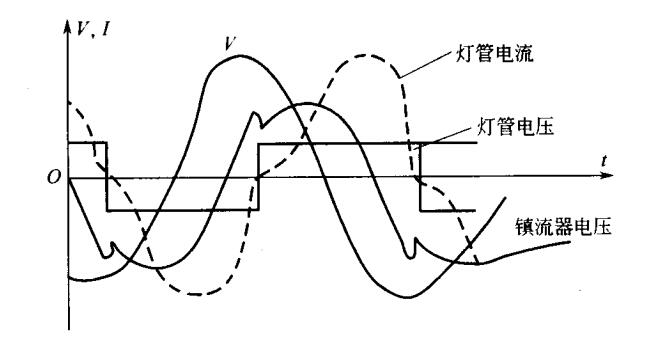

图2 电感镇流器电压、电流波形

2、电容镇流器

见图1(c)所示电路,容抗产生的电压与储存在电容器中的总电荷量成正比。因此它丝毫不限制瞬时电流,而仅限制每半个周期中通过灯的总电荷,即限制平衡电流值。电容镇流器灯管电流波形如图3所示。

电容镇流器点灯电流波形

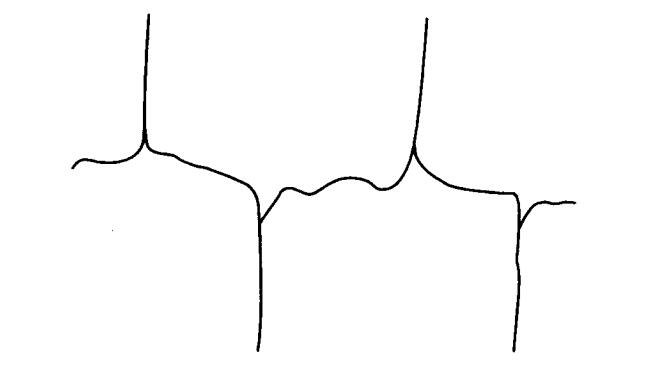

图3 电容镇流器点灯电流波形

电容器镇流作用的过程是,当灯启动导电后,随着输入电压的上升,电容开始充电,电容上的电荷产生一个与输入电压相反的电动势阻碍输入电压的上升,从而阻止电流增长。但当输入电压下降时,电容产生的电动势又补偿输入电压的下降,从而阻碍电流的下降,电容在交流电路中起到限流和稳流作用。在漏磁变压器的电路中电容的作用也是必不可少的。
