反光罩作光闸的几种常见形式如下：

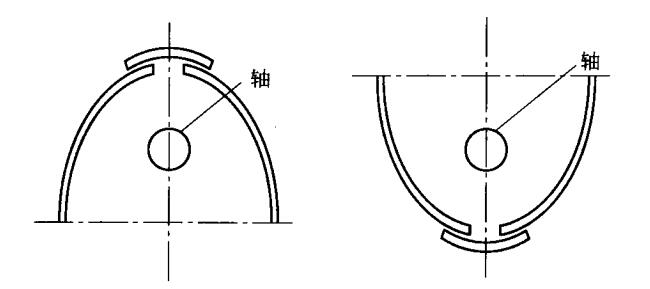

1、反光罩整体旋转光闸
如图1所示。这种方式的光闸整体刚性好，关闭后不会出现漏光现象。由于灯罩需旋转180°，因此需要空间大，旋转需要时间长。
图1 反光罩整体旋转光闸
2、两扇反光罩旋转式光闸
如图2所示。这种方式的光闸，由于是单片反射板，其旋转刚性不好，制作时需要加强筋。关闭后遮光效果不很理想，因此被照物不要距灯罩太近，特别是使用不耐温的承印材料时。
图2 两扇反光罩旋转式光闸
3、门式反光罩旋转光闸
如图3所示：
图3 门式反光罩旋转光闸

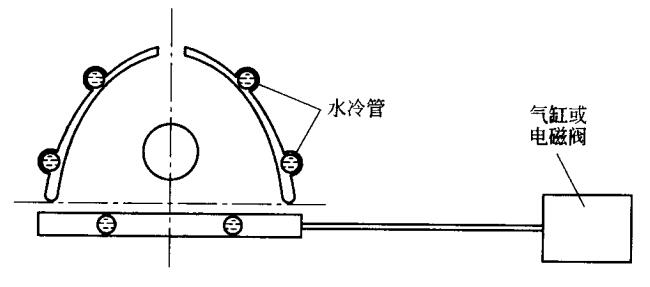

4、拉门式光闸
如图4所示。拉门式光闸结构简单，但蔽光不严，且因为快门拉出需要空间，因此需要两个灯罩的空间位置。
图4 拉门式光闸

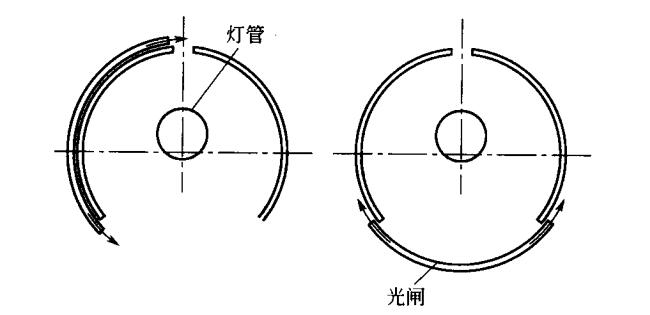

5、半圆式光闸
如图5所示。这种光闸结构很紧凑，但光闸传动结构复杂。
图5 半圆式光闸
6、摆动式光闸
如图6所示：
图6 摆动式光
