热风油墨干燥器设备原理及组成4:风箱

热风干燥器由热风电热管、风机、风道、风箱、控制系统组成,下面介绍风箱的设计。

风箱的作用是将热风均匀有效地吹到纸张表面。风箱设计的关键是吹风均匀、风嘴风量与风机风量匹配,风嘴吹风角度合理,如下图所示。

要使沿吹风嘴处任意一位置风速均勻一致,可将风箱外部风路设计成喇叭口,如图(a)、(b)所示,使热风均匀吹入风箱。为了使吹入风箱入口端的风均匀吹到另一端口,可设置图(b)中所示的分风板。若风箱较厚可以不要分风板,另外若风机风压大也可不用分风板。

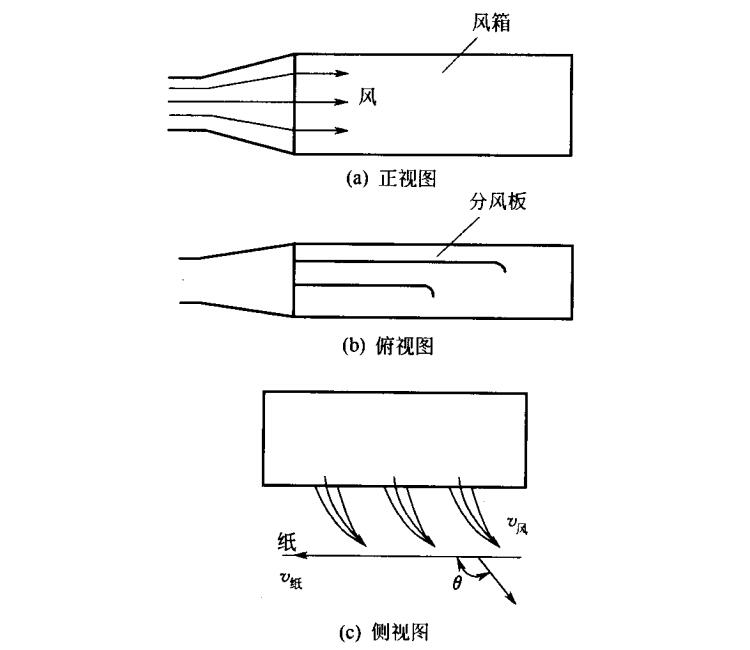

风箱结构原理图

风箱结构原理

风嘴截面积总和要小于风机出风口截面积,这样可在风箱内产生正风压,使风嘴喷出的风速较高。

风嘴角度设计要求,如图 (c)中υ与υ夹角90°。根据叠加原理,风相对纸面速度为:

υ—υCOSθ

因为θ>90°,所示cosθ是负值,υ增大。根据流体力学中伯努利方程:

P+½ρν2+ρgh=常数

式中

P一一气体压强;

ρ一一气体密度;

υ一一气体相对速度。

从方程式看出,流体速度增大流体压强减小,即风速高纸张表面气体压强低。又根据热力学定律,液体如油墨表面蒸气压大于表面空气压时,即降低纸张表面蒸气压,液体挥发速度髙油墨干燥得快。
