UV设备厂家为您介绍海德堡CD74型胶印机参数

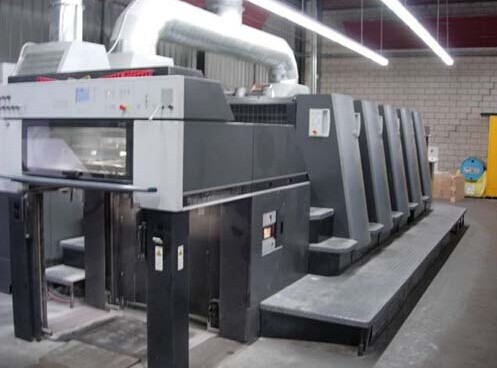

UV设备厂家为您介绍海德堡CD74型胶印机是该公司目前其旗下顶级的四开机型,也可以说是 CD102型机的缩小版。因此其所有的配置也是最先进和自动化程度最高的配置。由图中可知其中间传纸滚筒与CD102型不同,为双倍径传纸滚筒,采用短墨路供墨。

海德堡CD74型有两种幅面规格:即C幅面53cmX 74cm和F幅面60. 5cmX 74cm。也 可以设置带翻转或不带翻转的机型。

技术参数 CD74 技术参数 印刷机规格

宽 3. 11m

印刷机和外围设备宽 4. 06m

印刷机的周边设备的宽度,带开门 4.62m

高(无墨线) 1. 94m

Raised press without inkline 提升的印刷机 2, 49m

印张

最小单面印刷尺寸 210mmX 350mm

最小双面印刷尺寸 340mmX 350mm

最大印张尺寸F幅面 605mmX740mm

最大印张尺寸C幅面 530mmX740mm

最大印刷幅面F幅面 585mmX740mm

最大印刷幅面C幅面 510mmX740mm

承印物厚度 0. 03-0. 8mm

印版滚筒

印版滚筒缩径量 0. 15mm

印版边缘至起印位置的距离,F幅面 43mm

印版边缘至起印位置的距离,C幅面 59.5mm

上光印版滚筒

上光橡皮布 700mmX 772mm

最大上光幅面 585mm X 740mm

上光策筒缩径量 3. 2mm

上光印版边缘至起印位置的距离 47. 6mm

印版

印版尺寸F幅面 660mmX745mm

印版尺寸C幅面 605mmX745mm

上光印版尺寸F幅面 680mmX750mm

上光印版尺寸C te面 680mmX750mm

厚度 0. 3mm

橡皮滚筒

橡皮滚筒缩径量 2.3mm

橡皮布长X宽(金属边) 700mmX772mm

厚度 1. 95mm

Size of packing sheet 衬望纸尺寸 620mmX 750mm

纸嗓

飞达(总) 1220mm

收纸(总) 1220mm

提升后堆株(总) +550mm

20150115083138_64941
